初油酸檢測儀主要用于工業生產(如油脂加工、化工合成)中對初油酸(一種不飽和脂肪酸，廣泛存在于動植物油脂中)濃度的實時監測，其安裝需兼顧檢測精準性、環境適配性與長期穩定性。以下是詳細安裝步驟與注意事項：

一、安裝前期準備

(一)安裝位置勘察

根據生產場景(如油脂精煉車間、反應釜出口管道、儲罐區)確定檢測點：

核心原則：選擇初油酸易揮發或積聚的位置，如反應釜頂部呼吸閥附近、油脂輸送管道法蘭接口、儲罐進料口下方等，確保檢測探頭能直接接觸到含初油酸的氣體或液體環境。

環境要求：避免安裝在強振動(如泵體附近)、高溫(超過儀器耐受溫度，通常≤60℃)、強腐蝕性(如酸堿霧區域)或陽光直射處，同時預留檢修空間(周圍至少 50cm 無遮擋)。

(二)設備與工具準備

設備清單：固定式初油酸檢測儀主機、檢測探頭(含采樣管路)、安裝支架、電源線(帶接地)、信號線(如 485 通訊線)、密封墊片、固定螺絲等。

工具準備：電鉆、扳手、螺絲刀、水平儀、萬用表(用于線路檢測)、卷尺等。

輔助材料：防水膠帶、絕緣套管、管道密封膠(適用于液體檢測場景)。

二、安裝固定步驟

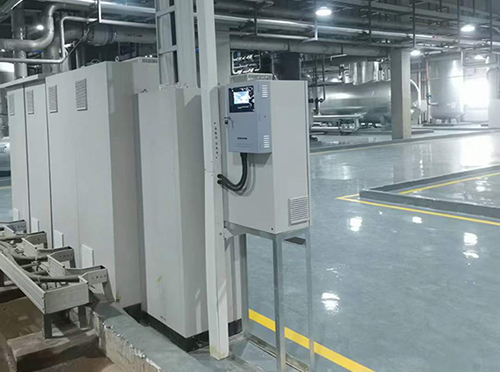

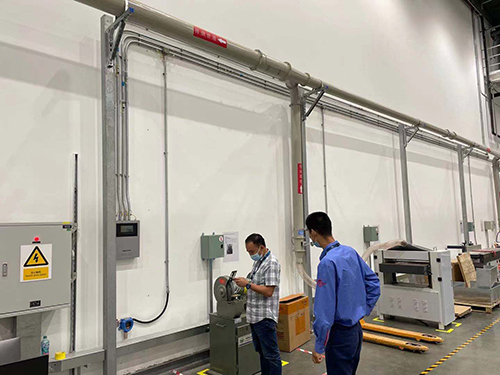

(一)主機與支架安裝

支架固定：根據檢測儀主機尺寸，將配套支架用膨脹螺絲固定在墻面或設備框架上，使用水平儀校準支架水平，確保主機安裝后穩定無傾斜。若安裝在管道附近，支架需與管道保持 30cm 以上距離，避免管道振動傳導至儀器。

主機掛載：將檢測儀主機卡入支架，用螺絲固定(部分機型采用卡扣設計，直接扣合即可)，檢查主機是否牢固，晃動時無位移。

(二)檢測探頭安裝

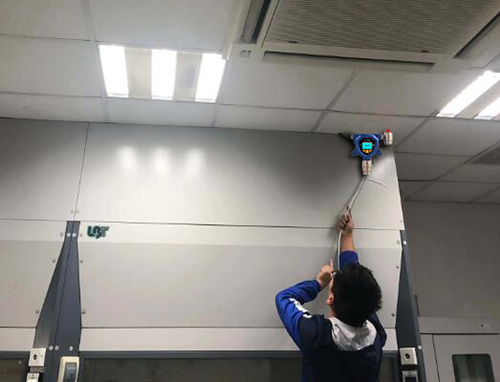

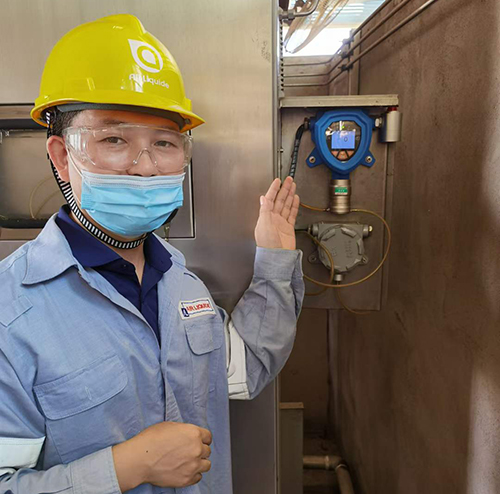

1. 氣體檢測場景(如車間空氣、儲罐氣相空間)

探頭位置：探頭應垂直向下安裝(避免粉塵堆積)，高度距地面 1.2-1.5m(與人體呼吸帶一致)，或貼近氣體泄漏源(如儲罐頂部氣相出口)。

固定方式：采用壁掛或管道夾持式安裝，若為管道采樣，需在管道上開孔并焊接采樣座，將探頭通過螺紋連接固定，接口處加裝密封墊片防止漏氣。

采樣管路連接：若探頭與主機分體設計，用專用采樣管連接(長度不超過 5m，避免信號衰減)，管路兩端用卡箍緊固，外層纏繞防水膠帶。

2. 液體檢測場景(如油脂儲罐、反應釜內液體)

探頭安裝：通過法蘭或螺紋接口將探頭接入管道或儲罐側壁，確保探頭傳感器部分完全浸入液體中，且遠離攪拌器等易產生氣泡的部件。

密封處理：接口處纏繞生料帶并涂抹管道密封膠，擰緊后用肥皂水檢測是否滲漏，防止液體泄漏影響設備運行。

三、線路連接

(一)電源連接

確認儀器額定電壓(通常為 220V AC 或 24V DC)，接入對應電源，電源線需單獨布線，避免與強電電纜(如電機電源線)并行，防止電磁干擾。

務必連接地線(接地電阻≤4Ω)，通過接地端子將儀器與車間接地網連接，降低靜電干擾與觸電風險。

(二)信號連接

若需接入中控系統，用 485 通訊線連接儀器信號接口與中控設備，接線時區分正負極(A/B 線)，并用絕緣套管包裹裸露線頭，避免短路。

線路敷設需穿金屬管保護，尤其在潮濕或多粉塵環境，防止線路老化或被腐蝕。

四、校準與調試

(一)通電前檢查

用萬用表檢測電源線路通斷與接地是否正常，確保無短路、虛接情況。

檢查探頭與主機的連接是否牢固，采樣管路是否通暢(氣體場景可吹氣測試)。

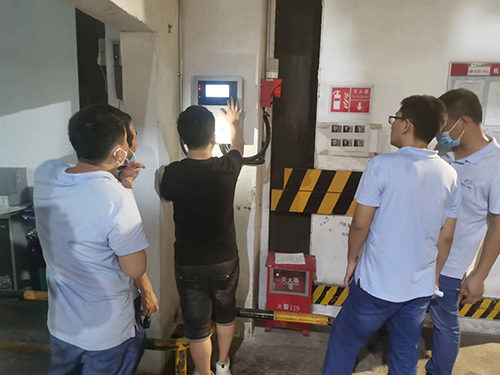

(二)開機與參數設置

接通電源，儀器開機自檢(通常 30 秒內完成)，若屏幕顯示 “傳感器故障”“通訊異常” 等提示，需排查線路或探頭安裝問題。

進入儀器菜單，設置初油酸檢測量程(根據生產工藝需求，如 0-5000ppm)、報警閾值(低報 / 高報，如低報 500ppm、高報 2000ppm)、采樣頻率(建議 1-5 秒 / 次)。

(三)校準操作

零點校準：在已知無初油酸的潔凈空氣中(如室外新鮮空氣)，進入 “零點校準” 模式，儀器自動校準基線。

量程校準：若有標準氣體(含已知濃度初油酸)，通入探頭檢測區域，進入 “量程校準” 模式，輸入標準濃度值，儀器自動修正檢測曲線(建議每年校準 1-2 次)。

五、安裝后驗收

功能測試：

模擬檢測：用蘸有少量初油酸的棉球靠近探頭，觀察儀器是否快速響應(通常≤10 秒)，濃度顯示是否隨揮發量變化。

報警測試：手動設置低于當前檢測值的報警閾值，確認聲光報警(指示燈閃爍 + 蜂鳴器發聲)是否正常，聯動設備(如通風機)是否啟動(若已連接)。

密封性檢查：液體檢測場景下，啟動設備運行 30 分鐘，觀察探頭接口處是否有滲漏;氣體場景下，用肥皂水涂抹管路接口，無氣泡產生即為合格。

數據傳輸驗證：若連接中控系統，檢查實時數據是否同步顯示，歷史記錄能否正常存儲(如最近 100 條檢測數據)。

六、注意事項

1.安裝后24小時內觀察儀器運行狀態，記錄濃度波動是否符合生產規律，若出現無規律跳變，需檢查線路接地或探頭污染情況。

2.定期清理探頭表面(尤其氣體檢測場景)，避免油脂、粉塵堆積影響檢測精度。

3.若安裝在防爆區域(如易燃易爆車間)，需確認儀器具備防爆認證(如 Ex dⅡCT6)，且接線符合防爆規范(使用防爆穿線盒、密封接頭)。

通過規范安裝，固定式初油酸檢測儀可實現對生產過程中初油酸濃度的實時監控，為油脂品質控制、安全生產提供可靠數據支持，延長設備使用壽命的同時降低人工巡檢成本。
